AB-3S-12型系列断路器，即可作为35KV变电所主变10KV侧及10KV出线的开关，也可以作为配电网的拄上开关，和本公司生产的各种控制单元相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化的首选设备。

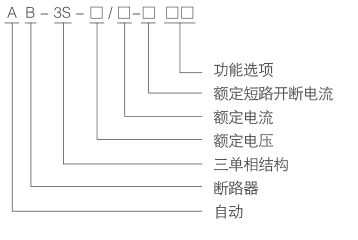

型号及含义

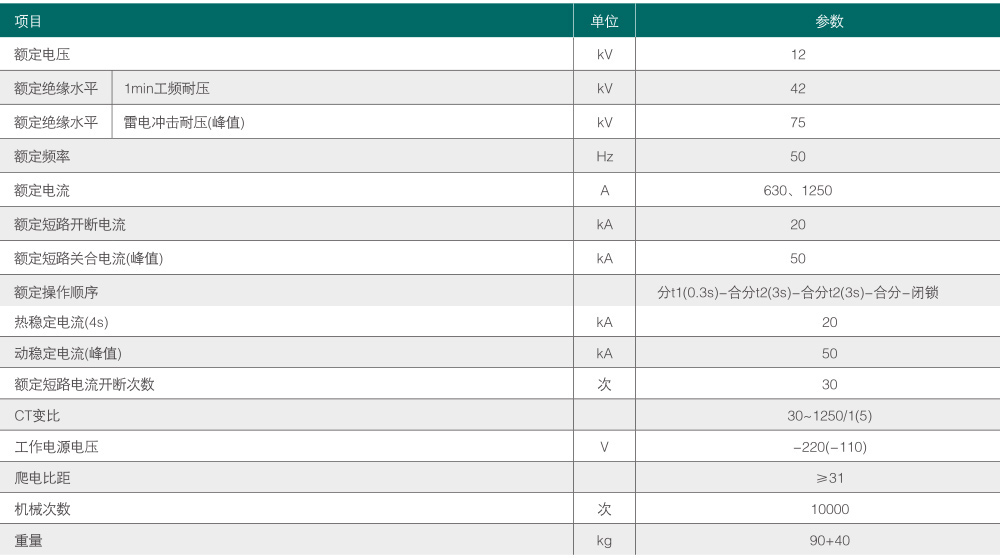

主要技术参数

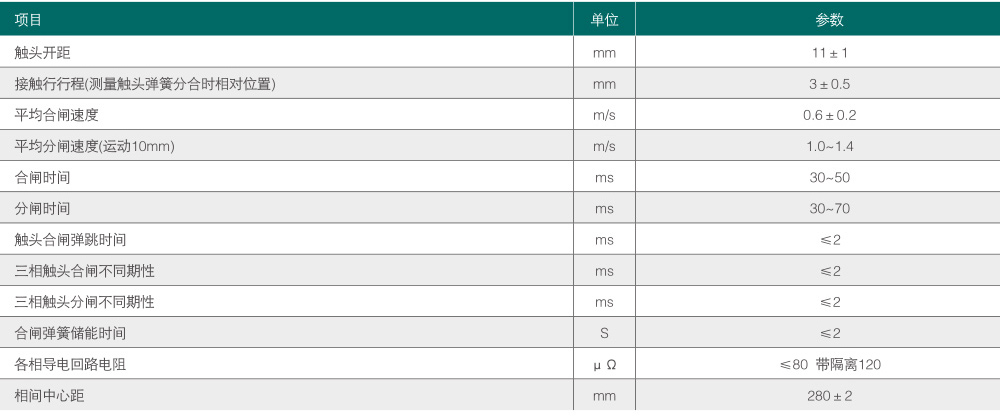

断路器装配调整后的机械特性技术参数

产品特点

◆ 采用磁致动(永磁)机构，使部件大量减少，合闸功率大幅度度减小，稳定可靠，无须定期维护保养。保证重合器操作顺序(分tl-0.3s合分t2-3s合分t3-3s合分-闭缩)的顺利完成；

◆ 采用进口户外环氧作为外绝缘材料，重量轻、寿命长耐候性好，无油、无SF6．符合环保要求。

◆ 采用先进的DSP芯片，集控制、保护、测量、通讯于一体，使系统具有超前设计、超强功能。

◆ 采用综合传感器技术，实现装置的在线监测；

◆ 采用同步关合技术．实现断路器同步关合，有效抑制操作过电压和涌流；

◆ 通讯方式灵活，支持通用无线分组业务(GPRS),支持中、英文短信息；

◆ 每周波多达128点的采样和快速FFT变换，为线路的测量和保护提供了从基波到19次谐波的高速度、高精度数据；

◆ 具有快速保护功能，使得配电网在无主站配合的情况下，亦能自动完成隔离和恢复供电，极大地提高供电可靠性；

◆ 无须增加配置即可实现对单相接地故障的在线判断并按照定给出告警或跳闸；

◆ 采用测温和温度修正技术，使得装置在各种温度条件下部达到很高的精度；

◆ 专门设计的电源管理模块可提供2路辅助电源进线(AC110V或AC220V)的自动转换，监测电池并控制电池充电电压和充放电电源；

◆ 界面友好、全中文显示、设置方便；

◆ 全不锈钢制造，不锈蚀、真正做到免维护。

主要功能

◆ 保护：没有无时限电流速断、定时过流、反时限过流、方向过流、过电压、欠电压保护；

◆ 控制：可以就地操作和远方遥控，也可以按照预先设定的方案动作；

◆ 自动化：可以自动实现线路的故障定位、故障隔离、恢复供电、参数分析等；

◆ 可以根据要求自动实现低频减载、电容器自动投切等，并通过GPRS或专用通信网及时报告故障信息：

◆ 通讯：支持TCP/IP协议、支持GPRS．提供CAN、RS232/485通讯口，支持多种通信规约(DNP3.0、IECl01等)

◆ 可以记录、储存运行、操作及故障等参数．保护定值参数设置可现场及远程编程：

◆ 可以在线监测装置的机械参数、灭弧室运状况等；

◆ 可以对断路器实现同步关合，有效抑制操作过电压和涌流，特别适用于电容器的操作。

AB-3S-12型系列断路器是本公司综合国内外先进技术、博采众意之长、采用全新设计理念、运用高科技手段、最新研制的新一代柱上智能真空断路器。

使用环境条件

◆ 工作环境温度：不超过40℃；日平均温度不超过35℃；最低周围空气温度为-25℃。

◆ 空气相对温度：日平均值不大于95%，月平均值不大于90%，水蒸气压日平均值不大于2.2kPa； 月平均值不大于1.8kPa;◆ 海拔高度：不超过2000m;

◆ 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；

◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；

◆ 在二次系统中感应电磁干扰的幅值不超过1.6kV。

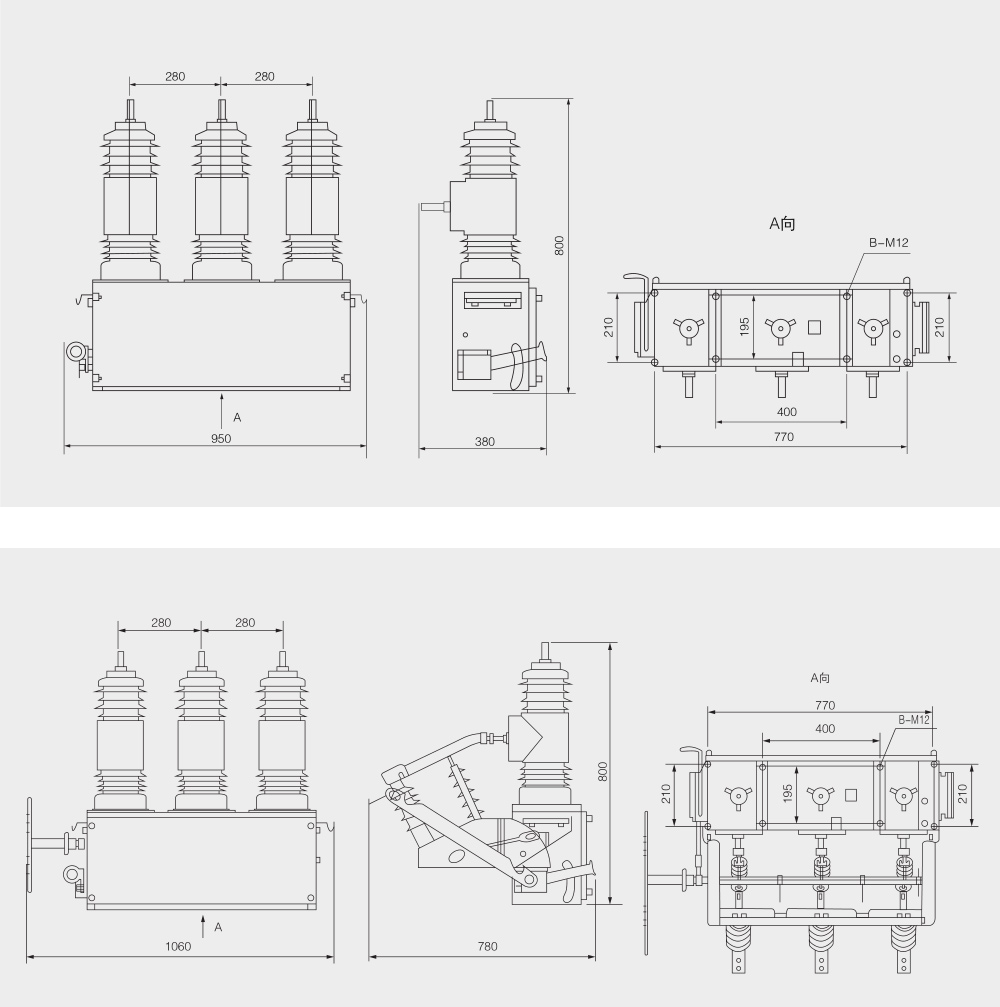

外形及安装尺寸(mm)
