  • RY-SRM16-12/24全绝缘充气柜,已经在国家高压电器试验中心获得型式试验报告并被列为浙江省高新科技产品。

    广泛用于10KV/20KV配电系统,是城乡各类用户变配电系统的首选开关产品。


    主要特点

    RY-SRM16-12/24全绝缘充气柜SF6气体作为灭弧及绝缘介质。

    开关柜为全密封、全绝缘结构;母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar的SF6气体,防护等级达到,IP67;整个开关装置完全不受外部环境条件的影响,即使在短时水浸等极端情况下也能保证开关正常运行,产品终身免维护。

    开关柜具有完善的“五防”联锁装置,彻底杜绝人为误操作可能引起的人员及设备运行故障。

    所有开关柜具有可靠的安全泄压通道,即使在极端情况下也能保障操作人员人身安全。

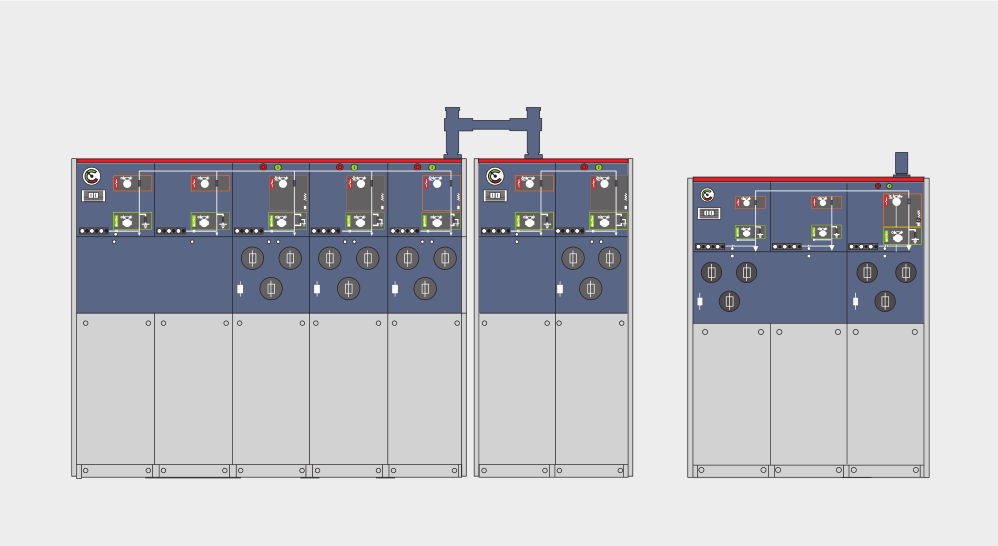

    开关柜分为固定单元组合和可扩展单元组合两类。

    开关柜通常由正面进出线,也可按不同的安装位置实现侧出线或侧扩展。

    柜体尺寸安装方便,并能够适合空间狭小及环境条件不良的地方。

    开关柜可根据用户的不同需求配置电动、远控及监测装置。


    开关柜为模块化单元模式,可根据不同用途进行组合;由固定式单元组合与可扩展型单元两大类,满足各种变电站对紧凑型开关柜灵活使用的需要。


    RY-SRM16-12/24全绝缘充气柜是一个完全密封的系统,其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响,从而可以确保运行可靠性及人身安全,并且实现了免维护。通过选择可扩展母线,可以实现任何组合,达到全模块化。扩展母线安全绝缘和屏蔽,确保了高可靠性和安全性。RY-SRM16-12/24型充气式开关柜同时可以提供TV化的自动化解决方案,形成了智能化开关的概念,并将现场安装及调试工作量降到最低。


    RY-SRM16-12/24全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性,因而具有极其特殊的灵活性。


    RY-SRM16-12/24全绝缘充气柜执行GB标准。


    在室内条件下(40℃)和在室外条件下(-50℃)运行的设计寿命超过30年。

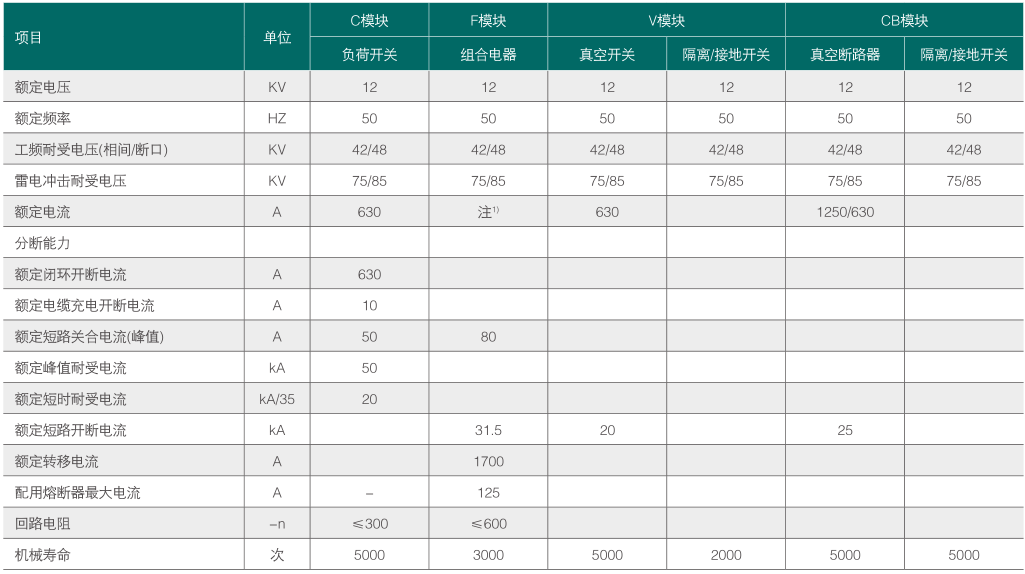

    性能指标

    ◆ SF6气体压力

    ◇ 20℃下绝对压力为1.4bar

    ◇ 气体年泄漏率0.2‰/年

    ◇ 防护等级IP67

    ◇ 气室不锈钢厚度3.0mm

    ◆ 母线

    ◇ 开关柜内母线400mm2Cu

    ◇ 开关柜接地母线150mm2Cu

    ◆ 颜色

    ◇ 开关柜前面板RAL7012

    ◇ 侧板和电缆室前盖板RAL7035

    ◆ 正常运行环境条件

    ◇ 最高温度40℃

    ◇ 最低温度-50℃

    ◇ 最大平均相对温度≤95%

    ◇ 海拔高度≤2000米

    ◆ 满足标准

    GB/T11022    GB3906        GBI985

    GB16926       GB38041      GBI984

    GB3309

    IEC60056       IEC60129     IEC60256

    IEC60298       IEC60420     IEC60694



    RY-SRM16-12/24全绝缘充气柜


    一、在产品安装调试期间,公司免费为用户提供技术服务、现场协助调试。在服务过程中,公司无偿向用户说明设备制造情况及技术性能,保证设备安装高度验收合格。

    二、产品质保期内,属于正常使用中出现的故障,免费维修,并确保用户反馈意见在最短时间得以解决。受理用户提出的质量问题与服务要求后,正常情况下,市内3小时内赶赴故障现场,若遇到变压器或高、低压关键元器件损坏,保证1-3日内予以修复;外省5小时制定维修方案,24小时内派技术人员到现场处理。

    三、产品质保期内,若故障赶时间累计超过30天,则质保期按故障时间的两倍顺延。

    四、在安装调试过程中,非我公司原因造成的产品故障,我公司有协助解决问题的义务,但所需费用由需方承担。

    五、采购的所有外购件,如有质量问题均由我公司负责。质保期内更换的零部件,自更换之日起保修期为12个月。

    六、在产品质保期满后,公司仍将为用户进行延续服务并提供技术支持,以最优惠的价格为用户终身提供所需备品、备件、配件和维修保养技术,费用低于行业价格。
