  • 该智能具有结构简单、操作灵活、联锁可靠、安装方便等特点,对各种不同应用场合,不同用户均能提供令人满意的技术方案。传感技术、自动控制技术、信息化技术的采用,加上先进的技术性能及简便灵活的装配方案,可以满足市场不断变化的需求,并适用于电网智能化要求。


    该环网柜适用于50HZ,12千伏的电力系统,广泛应用于工业及民用电缆环网及配网终端工程。


    作为电能的接受和分配之用,特别适用于城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。由于该产品具有全绝缘、全密封、全屏蔽的优点,所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

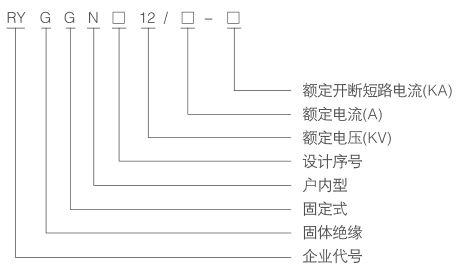

    型号及含义

    RY-SRM16-12 智能固体绝缘环网柜-型号含义.png



    使用环境条件

    ◆ 空气温度:-45℃~+45℃;

    ◆ 海拔高度:不超过≤4000m;

    ◆ 地震强度:不超过8度;

    ◆ 相对湿度:日最大平均不超过95%,月最大平均不超过90%;

    ◆ 防护等级:带电体密封IP67,熔断器筒lP67,开关柜外壳IP3X。



    符合标准

    Q/GDW 730-2012《12KV固体绝缘环网柜技术条件》

    GB1984《交流高压断路器》

    GB3804 3.6KV-40KV《交流高压负荷开关》

    GB1958《交流高压隔离开关和接地开关》

    GB4208《外壳防护等级IP代码》

    GB 16926高压交流负荷开关-熔断器组合电器

    GB/T15166.2高压交流熔断组第2部分:限流熔断路

    GB/T7354《局部放电测量》

    GB/T11022《高压开关设备及控制设备标准的共同技术条件》

    GB3906《3.6-40.5KV交流金属封闭开关设备和控制设备》

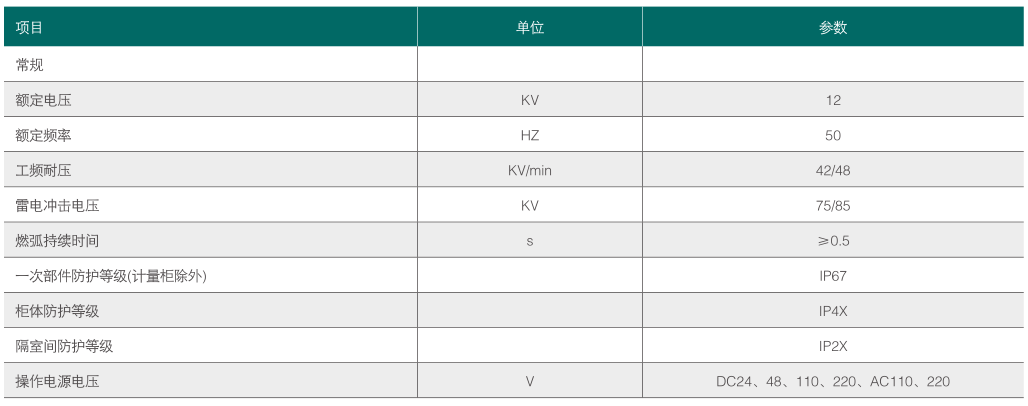

    RY-SRM16-12 智能固体绝缘环网柜-参数.png

    环保

    产品制造中所选用的材料全部是无毒无害物质,使用中也不会排出任何有毒有害物质,材料经寿命周期后可以再回收利用,决定了使用的环保性。

    全绝缘全密封全屏蔽环氧树脂开关柜体,熔断器柜体(环氧树脂具有优良的电气性能,机械性能,热的特性,很早用于电器设备,取得了良好的业绩。开关简体,熔断器简体采用环氧树脂APG工艺成型。绝缘简体是固体绝缘开关的关键部件,它既是绝缘件又是承力件。要求同时满足耐热、耐候、抗开裂、机械强度高,绝缘强度好等技术要求。简体体积硕大,嵌件多,形状各异,制造是有一定难度的。申美电气具有多年设计,制造绝缘件的经验,从筒体设计,材料配方,工艺流程多方努力保证了该部件优质批量生产。根据用户要求,可以提供外屏蔽接地可以触摸的筒体)。



    使用范围广

    开关简体和隔离开关操作机构箱采用动静密封结构形成密封腔体,内充零表压干燥氮气,不使用SF6气体,与外部环境完全隔离。保证开关柜全工况使用。



    安装运输方便

    单体柜结构,全系列产品统一设计,提供用户需要的多种柜型(断路器柜、负荷开关柜、负荷开关-熔断器组合电器柜、计量柜、PT柜、母线柜、母联柜等),而且外形几何尺寸完全一致。采用专业电缆附件厂商生产的通用绝缘母线,电缆插拔头。开关柜可现场组合,随意扩展,避免了多组组合柜带来的运输,安装的不便。如果用户要求也可提供组合柜。



    免维护

    固体绝缘户内交流高压真空开关柜除操动机构外高压开关部位处于全密封状态中,这样就可以做到免于清扫和维护,减少了运行维护的成本。



    安全性

    由于可触摸部位采用了屏蔽措施,杜绝了人身触电事故的发生,提高了安全使用性。完善的联锁互锁系统,三相隔离断口清晰可见,避免了误操作事故的发

    生。完全取消了SF6气体的应用,避免了SF6环网柜因气体压力不足造成绝缘性能和灭弧能力下降引发爆炸事故。强化相间隔离结构,避免相间或多回路短

    路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室,开关套筒对开关具有进-步防护性能。负荷开关-熔断器组合电器的辅助接地开关采用真空开

    关管固封在熔断器筒体中。



    易操作性

    隔离开关接地开关只有一个操作手柄,无需识别及担心失误,断路器运行的时候,隔离开关接地开关的操作手柄都无法进行操作,操作程序一目了然,只要

    稍有电工知识的人员都会操作,无序进行复杂的技术培训。这样就使操作变得异常简单,杜绝发生操作错误。



    智能化

    开关柜留有智能化接口和传感器安装位置,配置智能化设备后可以满足智能电网的要求。




    多样操作机构

    开关可配装弹簧,永磁两种操作机构,方便用户选择。



    六氟化硫气体由于其优良的绝缘和灭弧性能,目前在高压电器中得到广泛的应用。全球生产的六氟化硫气体50%用于电力行业,其中80%用于高压开关设备。国内所运行的全密封环网柜有90%以上都靠六氟化硫气体作为绝缘介质。


    但是这种气体在充气、运行、回收中不可避免的存在泄露和排放,是大气环境的一个重要的污染源,严重破坏了人类的生存环境。


    《京都议定书》明确规定了SF6气体为六种温室气体之一。


    我国在1998年颁布并实施的《国家危险废物名录》中已经将SF6气体列入危险废物名单。


    SF6气体分子地球温暖化系数是CO2气体分子地球温暖化系数的2.4万~2.6万倍。据统计,每年配电系统消耗的SF6气体超过4500吨,相当于1.2亿吨CO2气体排放量。


    SF6气体分子在大气中寿命为3400年,其对人类生活环境影响达数百代,远超CO2气体的恶劣影响。全球尤其是北半球最近几年间,大气中SF6气体浓度呈直线上升趋势,越来越引起国际社会的关注。


    因此,尽量少用或不用SF6气体,大力推广新技术和替代产品,已成为高压开关生产、使用行业有识之士的共识。


    我公司遵循少用或不用SF6气体的原则,在系统调研、学习、借鉴国外同类产品的基础上,自主研发了RY-GGN-12智能固体绝缘环网柜。


    RY-GGN-12智能固体绝缘环网柜系3.6-12KV,三相交流50Hz,单母线及单母线分段系统的成套配电装置。

    本开关满足IEC298、GB3906-2006、GB1984等标准要求。其开关及主要元器件为集成模块,相间导电部位间为固体绝缘封装。


    主要元件的绝缘件外露表面可以根据用户要求涂覆半导体屏蔽层,使之接地消除静电感应。因此,使用安全性大大提高。高压断路器的操作机构采用弹簧机构或永磁机构,机械寿命为10000次。其所有运行数据及设备状况都可实现远程监测监控,可以无人值守,实为一种性能优越的配电装置。



    RY-GGN-12 智能固体绝缘柜

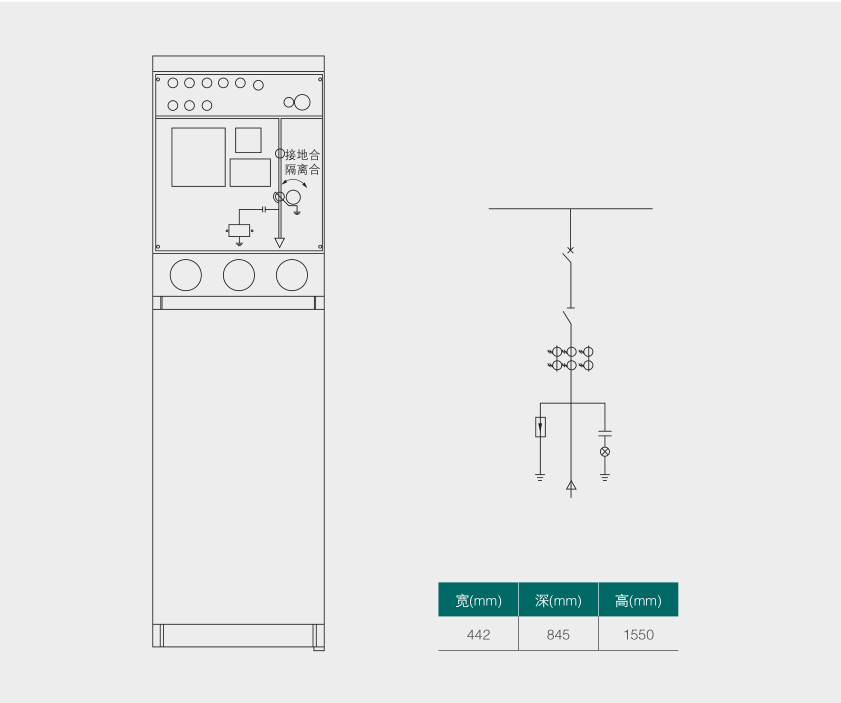

    RY-SRM16-12 智能固体绝缘环网柜-外形.png

    一、在产品安装调试期间,公司免费为用户提供技术服务、现场协助调试。在服务过程中,公司无偿向用户说明设备制造情况及技术性能,保证设备安装高度验收合格。


    二、产品质保期内,属于正常使用中出现的故障,免费维修,并确保用户反馈意见在最短时间得以解决。受理用户提出的质量问题与服务要求后,正常情况下,市内3小时内赶赴故障现场,若遇到变压器或高、低压关键元器件损坏,保证1-3日内予以修复;外省5小时制定维修方案,24小时内派技术人员到现场处理。


    三、产品质保期内,若故障赶时间累计超过30天,则质保期按故障时间的两倍顺延。


    四、在安装调试过程中,非我公司原因造成的产品故障,我公司有协助解决问题的义务,但所需费用由需方承担。


    五、采购的所有外购件,如有质量问题均由我公司负责。质保期内更换的零部件,自更换之日起保修期为12个月。


    六、在产品质保期满后,公司仍将为用户进行延续服务并提供技术支持,以最优惠的价格为用户终身提供所需备品、备件、配件和维修保养技术,费用低于行业价格。
