XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电之用。

XL-21型低压动力配电箱系户内装置墙安装，屏前检修。

型号含义

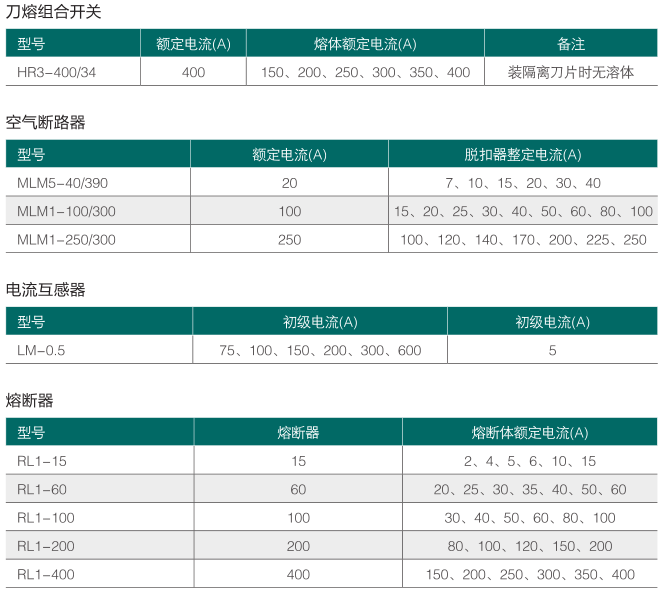

结构特征

结构特征

XL-21型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电之用。

XL-21型低压动力配电箱系户内装置墙安装，屏前检修。

使用、维护和检修

◆ 动力配电箱在安装或检修后，在投入运行前须进行下列各项检查与试验(检修后的检查与试验，视其检修质性而定)；

◆ 检查动力配电柜内部装设电器设备和二次接线是否符合图纸要求；

◆ 检查用于操作的刀开关、空气开关是否灵活，应无卡轧现象；

◆ 检查所装设的电器设备的接触是否良好，是否符合该电器设备的本身使用要求；

◆ 检查动力配电柜内部有无其他异物及各部分紧固螺钉是否有松动现象。

一、在产品安装调试期间，公司免费为用户提供技术服务、现场协助调试。在服务过程中，公司无偿向用户说明设备制造情况及技术性能，保证设备安装高度验收合格。

二、产品质保期内，属于正常使用中出现的故障，免费维修，并确保用户反馈意见在最短时间得以解决。受理用户提出的质量问题与服务要求后，正常情况下，市内3小时内赶赴故障现场，若遇到变压器或高、低压关键元器件损坏，保证1-3日内予以修复；外省5小时制定维修方案，24小时内派技术人员到现场处理。

三、产品质保期内，若故障赶时间累计超过30天，则质保期按故障时间的两倍顺延。

四、在安装调试过程中，非我公司原因造成的产品故障，我公司有协助解决问题的义务，但所需费用由需方承担。

五、采购的所有外购件，如有质量问题均由我公司负责。质保期内更换的零部件，自更换之日起保修期为12个月。

六、在产品质保期满后，公司仍将为用户进行延续服务并提供技术支持，以最优惠的价格为用户终身提供所需备品、备件、配件和维修保养技术，费用低于行业价格。
