GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接 口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。

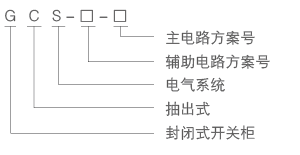

型号及含义

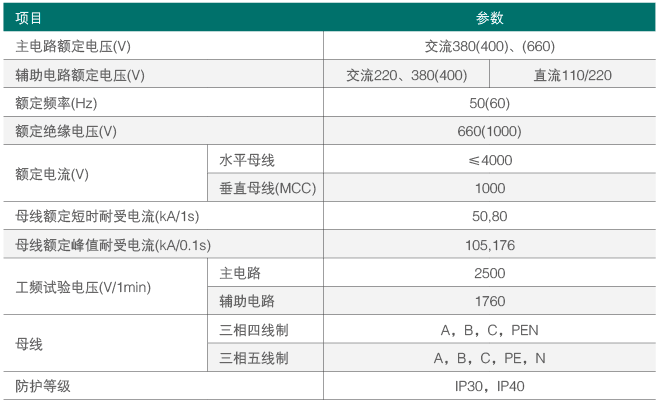

基本参数

装置特点

◆ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；

◆ 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；

◆ 母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击；

◆ MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门(机)群的需要；

◆ 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便；

◆ 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；

◆ 抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。

性能指标

装置的设计符合下列标准

IEC439-1      低压成套开关设备和控制设备

GB7251         低压成套开关设备

ZBK360001   低压抽出式成套开关设备

主要结构

◆ 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和Φ9.2mm的安装孔，内部安装灵活方便；

◆ 主构架装配形式设计为两种，全组装式结构和部份(侧框和横梁)焊接式结构，供用户选择；

◆ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；

◆ 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；

◆ 电缆隔室的设计使电缆上下进出均十分方便。

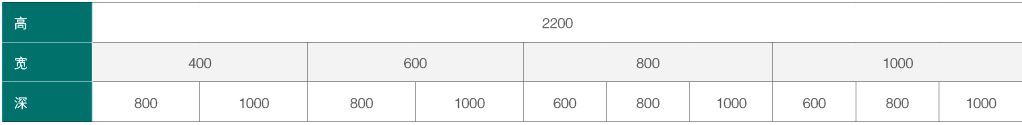

◆ 装置通用柜体的尺寸(见下表)

功能单元

◆ 抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。单元回路额定电流400A及以下；

◆ 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性；

◆ 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板；

◆ 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件；

◆ 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件；

◆ 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件；

◆ 抽屉单元设有机械联锁装置。

主要电器元件

主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求；

◆ 电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求；

◆ 抽屉单元(电动机控制单元、部份馈电单元)断路器主选CM1、TG、TM30系列塑壳断路器,部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求；

◆ 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁；

◆ 熔断器主选NT系列；

◆ 交流接触器选用B系列、LC1-D系列。

安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

◆ 产品的安装应按安装示意图进行。基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输保管等原因有不平整时需平整后再连接紧固；

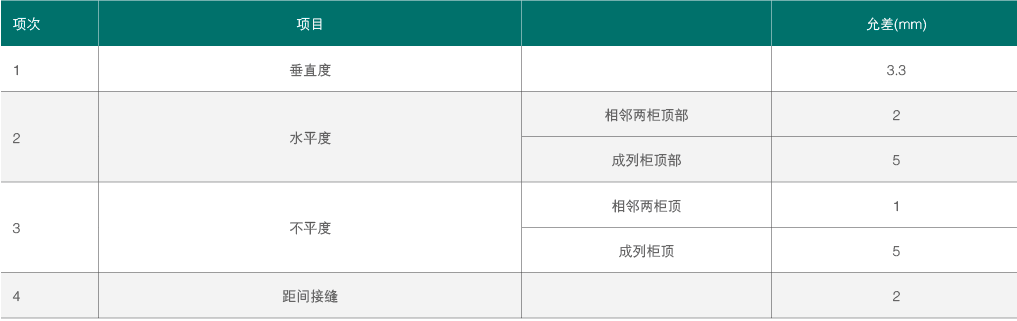

◆ 装置单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合下表规定。

◆ 产品安装后投运前的检查与检验

◇ 检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁；

◇ 电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象；

◇ 主要电器的主辅触头的通断是否可靠、准确；

◇ 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；

◇ 抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠；

◇ 相同尺寸的抽屉应能方便的互换，无卡阻和碰撞现象；

◇ 抽屉与柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头后断开；

◇ 仪表的刻度整定、互感器的变比及极性应正确无误；

◇ 熔断器的熔芯规格应符合工程设计的要求；

◇ 保护的额定值及整定应正确，动作可靠；

◇ 用1000V兆欧表测绝缘电阻值不得低于1MΩ；

◇ 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。

◆ 使用注意事项

◇ 装置为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修。

◇ 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大,应按断路器使用说明书进行维护和检修。

◇ 经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。

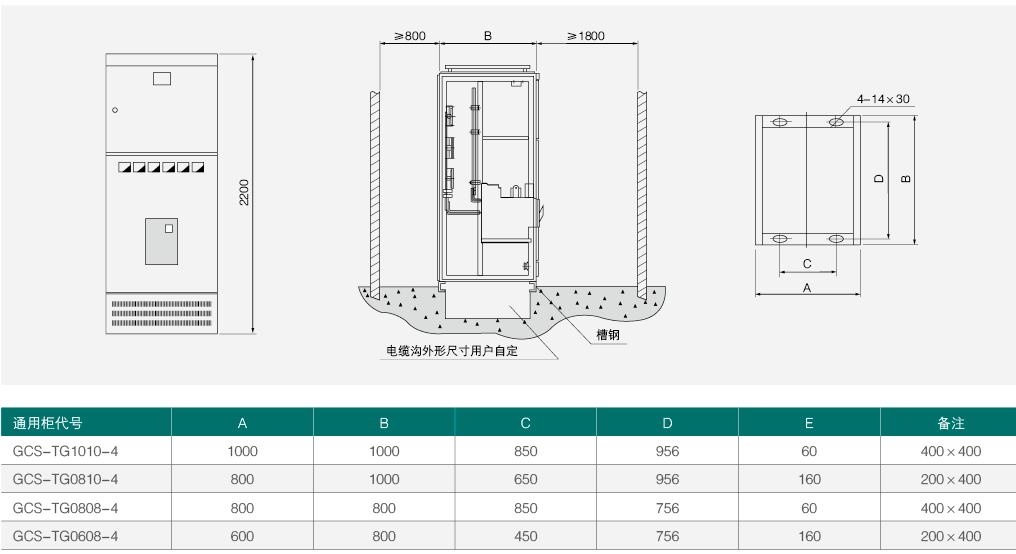

安装示意图

一、在产品安装调试期间，公司免费为用户提供技术服务、现场协助调试。在服务过程中，公司无偿向用户说明设备制造情况及技术性能，保证设备安装高度验收合格。

二、产品质保期内，属于正常使用中出现的故障，免费维修，并确保用户反馈意见在最短时间得以解决。受理用户提出的质量问题与服务要求后，正常情况下，市内3小时内赶赴故障现场，若遇到变压器或高、低压关键元器件损坏，保证1-3日内予以修复；外省5小时制定维修方案，24小时内派技术人员到现场处理。

三、产品质保期内，若故障赶时间累计超过30天，则质保期按故障时间的两倍顺延。

四、在安装调试过程中，非我公司原因造成的产品故障，我公司有协助解决问题的义务，但所需费用由需方承担。

五、采购的所有外购件，如有质量问题均由我公司负责。质保期内更换的零部件，自更换之日起保修期为12个月。

六、在产品质保期满后，公司仍将为用户进行延续服务并提供技术支持，以最优惠的价格为用户终身提供所需备品、备件、配件和维修保养技术，费用低于行业价格。
